挤出机螺杆排气段参数

来源：未知浏览：发布日期：2017-08-21 22:01【大中小】

挤出机螺杆排气性能的好坏主要由排气段参数来决定,影响排气效果的因素很多,采用图14-2所示的模拟装置对排气挤出机螺杆的排气效果进行研究表明:排气段长度L,熔料在排气段的停留时间t,熔料在排气段承受的剪切速率γ,最后还有塑料在排气段螺槽的充满程度(用充满系数F表示)等对排气效果都有直接的关系.

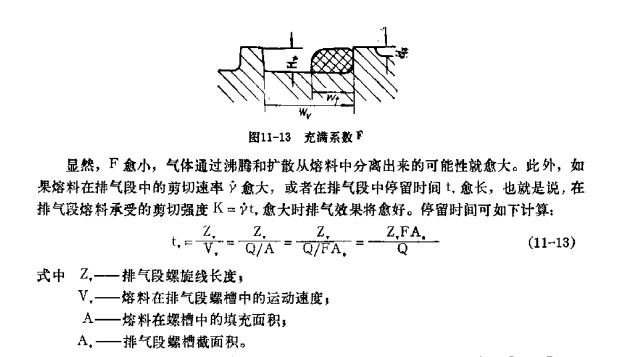

为了保证良好的排气效果,排气段的螺槽不应熔料充满,为了衡量其充满程度,引入充满系数F,它就是熔料截面积和螺槽面积之比,为了计算方便也可以将它堪称第一计量段螺槽深度H1和排气段螺槽深度H2之比图11-13即:

挤出机螺杆排气段参数的确定1
挤出机螺杆排气段参数的确定2
通过实验和对先有机台的分析表明:对一般的排气螺杆,在排气段长度L≥3D,填充系数F≤0.5的条件下,如果能保证剪切迁都K大于100便可以得到较好的排气效果。

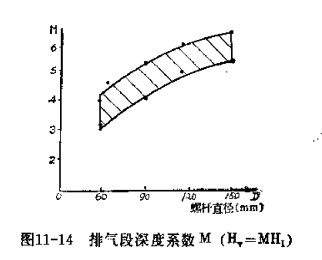

对长径比为24-30之间的排气螺杆，其排气段长度L在2-6D之间而以4D居多。排气段螺槽深度约等于第一计量段螺槽深度H1的M倍（M=2.5-6），可按图11-14的统计曲线选取，再用公式消炎充满系数F和剪切强度K，最后还要校验排气段的螺杆强度。
挤出机螺杆排气段参数的确定3
